Lutron GRAFIK Eye QS

Lutron GRAFIK Eye QS — это проводная система управления освещением и шторами, разработанная для одного помещения или зоны. На протяжении более чем десяти лет она остаётся одной из самых узнаваемых и надёжных платформ в линейке Lutron, сочетая элегантный настенный интерфейс с гибкой интеграцией в общую систему умного дома или коммерческого объекта. GRAFIK Eye QS — это не просто диммер, а полноценный контроллер сцен, который позволяет одним нажатием переключать группы света, шторы и температуру, превращая обычное пространство в среду, точно настроенную под задачу.

Что такое GRAFIK Eye QS

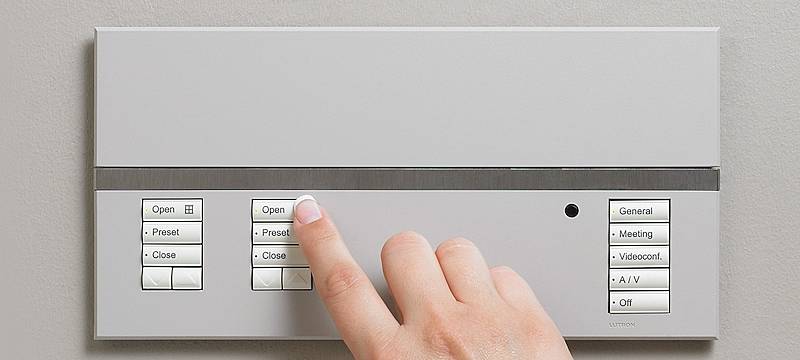

GRAFIK Eye QS представляет собой настенный блок управления, который монтируется в стандартную монтажную коробку и заменяет собой несколько обычных выключателей и диммеров. Внутри устройства находится процессор, источник питания для шины QS и силовые модули для прямого управления нагрузками. К блоку можно подключить до шести зон освещения, группы штор Sivoia QS, датчики присутствия, настенные кнопочные панели, интеграционные интерфейсы и даже внешние системы управления зданием через RS-232, Ethernet или контактные входы.

Основные возможности

GRAFIK Eye QS позволяет создавать и сохранять до шестнадцати световых сцен плюс сцена «выключено». Каждая сцена содержит индивидуальные уровни яркости для каждой зоны, положения штор и привязку к внешним устройствам. Сцену можно вызвать нажатием кнопки на лицевой панели, через настенную клавишную панель, по расписанию, по датчику или из мобильного приложения. Помимо сцен, доступно и независимое управление зонами: каждую из них можно поднять, опустить или выключить отдельно от текущей сцены.

Прямое управление нагрузками

Контроллер напрямую поддерживает большинство современных типов нагрузок: лампы накаливания, галогенные лампы 120 и 220 вольт, низковольтные галогенные лампы с электронным или магнитным трансформатором, диммируемые светодиодные лампы и светильники, люминесцентные лампы с диммируемыми балластами 0-10 В, а также бесступенчатое управление вентиляторами. Если нагрузка превышает возможности встроенных модулей или требуется специальный тип диммирования, используются внешние силовые модули PHPM, которые подключаются к шине QS.

Управление шторами

GRAFIK Eye QS имеет встроенный источник питания для шины управления шторами, что позволяет напрямую подключать до трёх групп приводов Sivoia QS без дополнительных блоков питания. Сцены могут включать в себя не только уровень освещения, но и положение штор, что особенно важно в помещениях с большим остеклением, в переговорных комнатах, актовых залах и жилых пространствах с панорамными окнами.

Модельный ряд

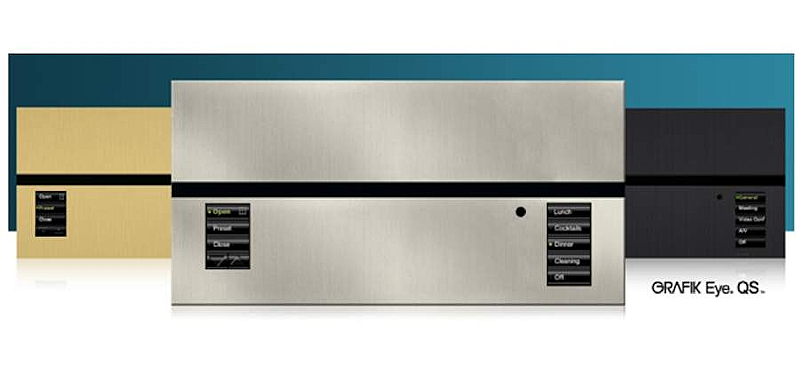

Линейка GRAFIK Eye QS предлагается в проводном и беспроводном исполнении, а также в вариантах на три, четыре и шесть зон. Проводные модели обозначаются как QSGR-3P, QSGR-4P и QSGR-6P. Беспроводные модели, оснащённые радиомодулем для связи с системами RadioRA 2 и HomeWorks, маркируются как QSGRJ-3P, QSGRJ-4P и QSGRJ-6P. Все модели выпускаются в широком спектре цветов и вариантов отделки лицевой панели: от классических белого, бежевого и серого до архитектурных вариантов Architectural и Designer, а также в варианте с однотонной или разноцветной гравировкой кнопок.

Интеграция с другими системами Lutron

GRAFIK Eye QS спроектирован как элемент более крупной экосистемы. Он работает в системах HomeWorks QS и HomeWorks QSX, в системе Quantum для коммерческих зданий, в составе интегрированных комплексов Energi Savr Node и в автономном режиме как самостоятельный контроллер помещения. Взаимодействие с системой RadioRA 2 возможно для беспроводных моделей QSGRJ. Подключение к системам управления зданием, медиаоборудованию и AV-комплексам реализуется через интерфейсы RS-232, Ethernet, DMX, BACnet и контактные входы-выходы. Это позволяет интегрировать GRAFIK Eye QS в проекты любого масштаба: от квартиры и загородного дома до офисного здания, гостиницы или торгового центра.

Датчики и автоматизация

К GRAFIK Eye QS можно подключать проводные и беспроводные датчики присутствия и освещённости. Это даёт возможность автоматически выключать свет в пустых помещениях, регулировать яркость в зависимости от уровня естественного света и снижать энергопотребление без ущерба для комфорта. Датчики подключаются к шине QS или, в беспроводных системах, связываются с контроллером по радиоканалу. Интеграция с системой Lutron Hyperion позволяет в реальном времени адаптировать искусственное освещение к количеству дневного света, проникающего через окна.

Управление с мобильных устройств и через приложения

В составе систем HomeWorks, Quantum и Athena пользователь получает доступ к управлению GRAFIK Eye QS через мобильное приложение Lutron. Можно вызывать сцены, регулировать яркость зон, контролировать шторы и создавать расписания прямо со смартфона или планшета. Доступ к системе может быть разграничен по пользователям: например, владелец квартиры получает полный доступ, гости — только базовые сцены, обслуживающий персонал — сервисные функции.

Настенные кнопочные панели

Помимо основного блока управления, в системе GRAFIK Eye QS активно используются выносные настенные панели seeTouch QS. Они устанавливаются в любых удобных местах, не требуют отдельного питания и связываются с контроллером по шине QS. Панели позволяют вызывать сцены из разных точек помещения, дублировать управление при большом количестве входов, а также создавать удобную навигацию для пользователей, которым не нужна полная панель GRAFIK Eye на виду.

Применение

GRAFIK Eye QS чаще всего выбирают для помещений со сложным сценарным освещением: жилых комнат с несколькими группами света и шторами, переговорных и конференц-залов, ресторанов и кафе с зонированием, музейных и выставочных пространств, частных кинозалов, а также для интеграции с AV-оборудованием в коммерческих объектах. Возможность одной кнопкой переключить освещение, шторы и экран в режим «презентация», «обед» или «отдых» делает GRAFIK Eye QS особенно привлекательным в пространствах с часто меняющимися задачами.

Преимущества и сильные стороны

К неоспоримым преимуществам GRAFIK Eye QS относятся безупречная надёжность, проверенная десятилетиями эксплуатации, гибкость в подборе нагрузок и сценариев, элегантный внешний вид с широчайшим выбором отделок, глубокая интеграция со всей экосистемой Lutron, а также удобство пользователя, который получает понятный физический интерфейс с подсветкой и гравировкой, не зависящий от телефона или интернета. Светодиодная индикация уровня яркости и текущей сцены на лицевой панели делает управление интуитивно понятным даже для тех, кто впервые сталкивается с системой.

Ограничения и моменты, которые стоит учитывать

При выборе GRAFIK Eye QS необходимо учитывать ряд ограничений. Максимальное количество зон ограничено шестью, что достаточно для большинства помещений, но может быть недостаточно для крупных залов. Для сложных объектов требуется проектирование с участием сертифицированного инсталлятора Lutron. Беспроводные модели QSGRJ дороже проводных. Устройство требует нейтрали в монтажной коробке и достаточно глубокой установочной коробки, что нужно учитывать при проектировании. Наконец, в жилых проектах компактного формата Lutron сейчас продвигает решения на базе RadioRA 3 и диммеров SUNNATA, поэтому для новых инсталляций без сценариев «всё в одном» имеет смысл сравнить GRAFIK Eye QS с альтернативами.

Совместимость с LED-нагрузками

Современные LED-лампы и светильники предъявляют повышенные требования к диммерам. Lutron тестирует совместимость диммеров с сотнями моделей LED-нагрузок и публикует актуальные списки совместимости на сайте. Для GRAFIK Eye QS важно подобрать LED-лампы из этого списка, чтобы избежать мерцания, гудения и нестабильной работы на нижних уровнях яркости. В спорных случаях рекомендуется использовать фазоадаптивный силовой модуль PHPM-PA или интерфейс 0-10 В GRX-TVI, которые значительно расширяют перечень совместимых светильников.

Монтаж и пусконаладка

Монтаж GRAFIK Eye QS выполняется в стандартную американскую или европейскую монтажную коробку, в зависимости от региона поставки. Все подключения выполняются винтовыми клеммами с маркировкой. Линии нагрузки подключаются к соответствующим выходам, шина QS выполняется кабелем с низковольтной парой, шторы Sivoia QS подключаются к специальной клемме на контроллере. После монтажа инсталлятор проводит программирование сценариев с лицевой панели устройства или через программное обеспечение Lutron, в зависимости от того, в какой системе работает контроллер. Самостоятельное программирование не предусмотрено: для пусконаладки требуется сертифицированный специалист.

Гарантия и поддержка

Lutron предоставляет ограниченную гарантию на оборудование сроком восемь лет, что является одним из лучших показателей в отрасли. Техническая поддержка доступна по телефону 24 часа в сутки 7 дней в неделю, что важно для коммерческих объектов, где простой недопустим. Запасные части, лицевые панели и аксессуары поставляются в течение многих лет после снятия модели с производства, что делает GRAFIK Eye QS безопасной инвестицией.

Стоит ли выбирать GRAFIK Eye QS в 2026 году

GRAFIK Eye QS остаётся актуальным решением для проектов, где требуется сценарное управление освещением и шторами в одном помещении с возможностью глубокой интеграции в систему умного дома или коммерческую систему управления зданием. Если вам нужен надёжный, проверенный временем контроллер с элегантным интерфейсом и поддержкой широкого спектра нагрузок, GRAFIK Eye QS — один из лучших вариантов на рынке. Если же речь идёт о небольшой квартире без сложных сценариев или о масштабном коммерческом объекте с центральным управлением, имеет смысл рассмотреть альтернативы: RadioRA 3 с диммерами SUNNATA для жилых проектов и Athena или Quantum для крупных коммерческих инсталляций.

Заключение

Lutron GRAFIK Eye QS — это классика индустрии управления освещением, которая продолжает оставаться актуальной спустя годы после выхода на рынок. Сочетание проверенной надёжности, гибкости и элегантного дизайна делает его отличным выбором для проектов любого масштаба, где важны сценарное управление, интеграция с шторами и AV-оборудованием и многолетняя поддержка от производителя. Если вы проектируете систему освещения и рассматриваете GRAFIK Eye QS, обратитесь к сертифицированному инсталлятору Lutron, который поможет подобрать оптимальную конфигурацию, проверить совместимость с выбранными LED-нагрузками и выполнить профессиональный монтаж и программирование.
