Проект домашнего кинотеатра 5.1 в городской квартире

Техническое задание

- Спроектировать, смонтировать и ввести в эксплуатацию систему домашнего кинотеатра с поддержкой современных форматов аудио и видео и возможностью просмотра изображения на проекционном экране формата 16:9.

- Спроектировать, смонтировать и ввести в эксплуатацию систему для просмотра телевизионных (спутниковых) каналов.

Под домашний кинотеатр заказчик решил отвести гостиную (площадь 18,9 м2, высота потолков 3 м), которая занимает центральное место в квартире. В этой комнате заказчик захотел иметь возможность смотреть как телевизор, так и фильмы на большом экране. Для реализации такой задачи решено было использовать моторизованный проекционный экран, который при необходимости сворачивается и полностью скрывается в установленный в потолок короб. Заказчик может выбрать источник просмотра, используя универсальный пульт дистанционного управления.

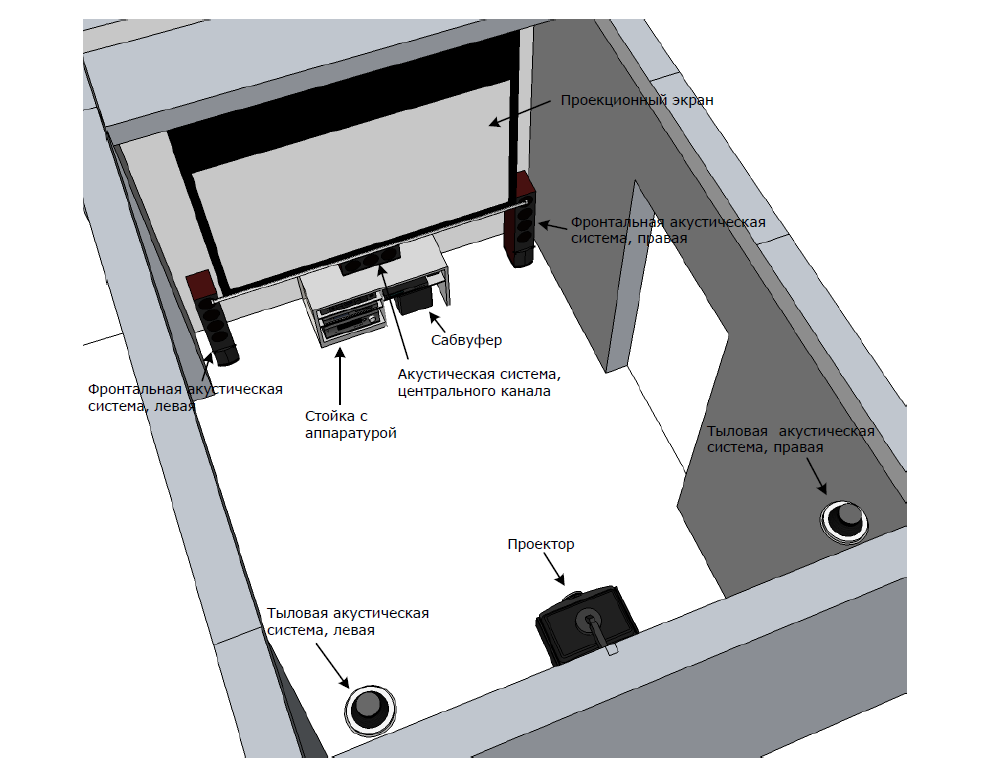

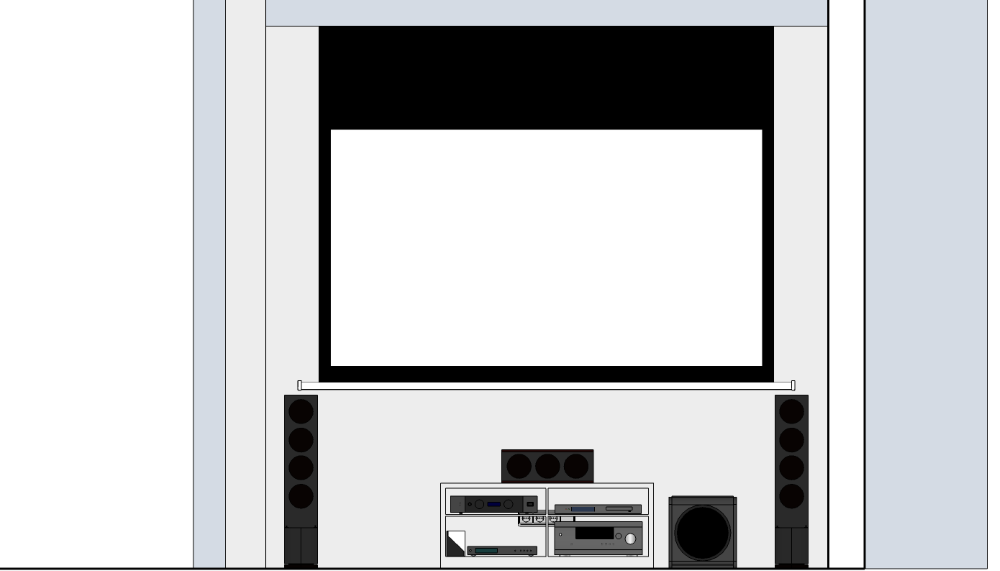

Система домашнего кинотеатра включает в себя:

• FullHD 1920x1080 D-ILA проектор
• моторизованный проекционный экран формата 16:9 диагональю 95 дюймов (240 см)
• кронштейн для подвеса проектора
• BluRay проигрыватель
• аудио\видео ресивер
• сетевой фильтр
• источник бесперебойного питания для проектора
• комплект акустических систем 5.1 (напольные фронтальные АС, центральная АС, встраиваемые в потолок тыловые АС, сабвуфер)
• универсальный пульт управления
• комплект коммутационных кабелей.

Система обеспечивает воспроизведение аудио в цифровых форматах (DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital EX, Dolby Prologic IIx, DTS, DTS_ES, DTS96/24, PCM) и аналоговых форматах (Stereo, All chanell stereo и преобразование 2х канальной звуковой дорожки в многоканальную, используя Dolby и DTS). А также воспроизведение видео с различным разрешением, вплоть до разрешения высокой четкости 1920x1080 с возможностью отображения на проекционный экран. Система предусматривает просмотр телевизионных (спутниковых) каналов при условии установки соответствующего оборудования.

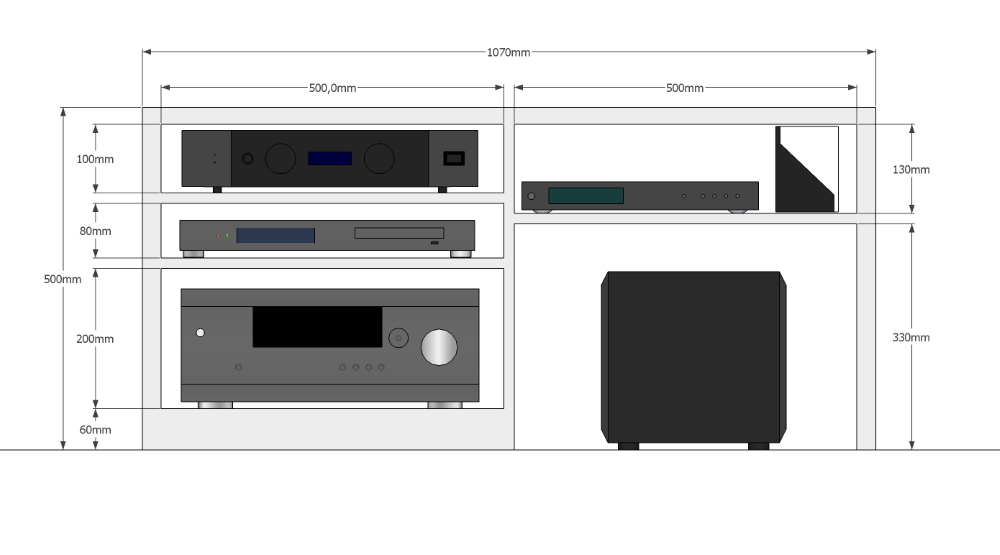

Для реализации системы, отвечающей требованиям заказчика, было выбрано и установлено следующее оборудование:

• FullHD проектор JVC DLA-X3-WE 3D - принимает видео сигналы в цифровом и аналоговом виде и обеспечивает проецирование принимаемого сигнала на проекционный экран.
• Кронштейн для настенного крепления проектора Chief WM110s+RPMAUb.

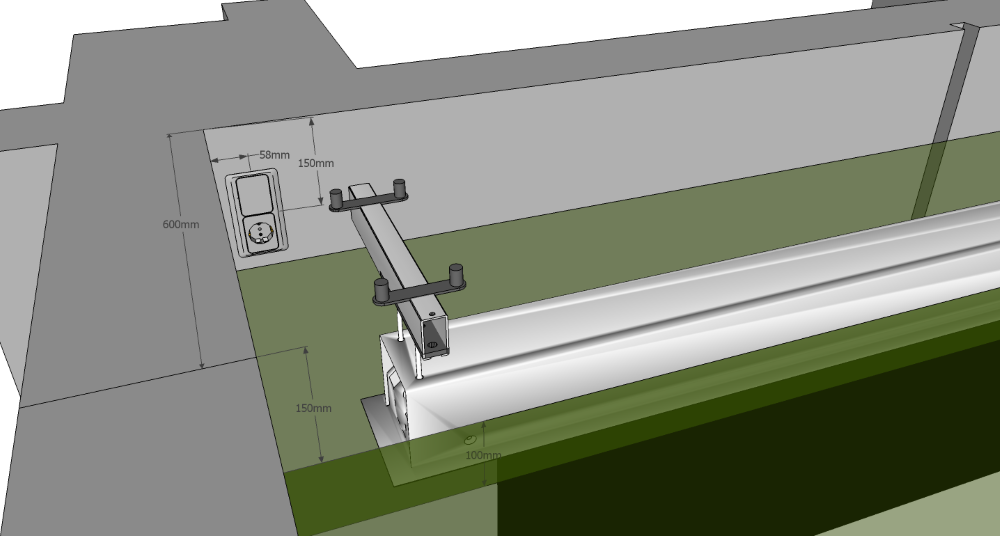

• Встраиваемый в потолок моторизованный проекционный экран Projecta Cinelpro 95" с улучшенным полотном High Contrast M. Экран сверху имеет полосу черного цвета (экстрадроп), что позволяет увеличить длину экрана на 53 см. Такое решение обеспечивает комфортный просмотр в помещениях с высокими потолками.
• BluRay проигрыватель Marantz UD 5005 воспроизводит диски форматов BluRay, DVD video, CD audio, MP3 audio, JPEG, выводит видео и аудио сигналы через цифровые и аналоговые выходы.
• Аудио/видео ресивер Integra DTR-30.1 принимает сигналы в цифровом и аналоговом виде от источников, декодирует сигналы и обеспечивает их коммутацию.
• Сетевой фильтр Furman ELITE-16PFE I обеспечивает защиту от скачков напряжения, фильтрацию помех в электрической сети.
• Акустические системы британской компании Monitor Audio: фронтальная напольная акустика Silver RX8, центральная акустика Silver RXCentre и сабвуфер Silver RXW-12. В качестве тыловой акустики используется встраиваемая в потолок акустика Klipsh CDT 5650C.
• Вся система управляется с помощью универсального пульта дистанционного управления RTI T3-V+.

UPD

В настоящий момент система подверглась апгрейду: Были заменены АВ ресивер на последнюю модель и система управления поменялась на Control4.
